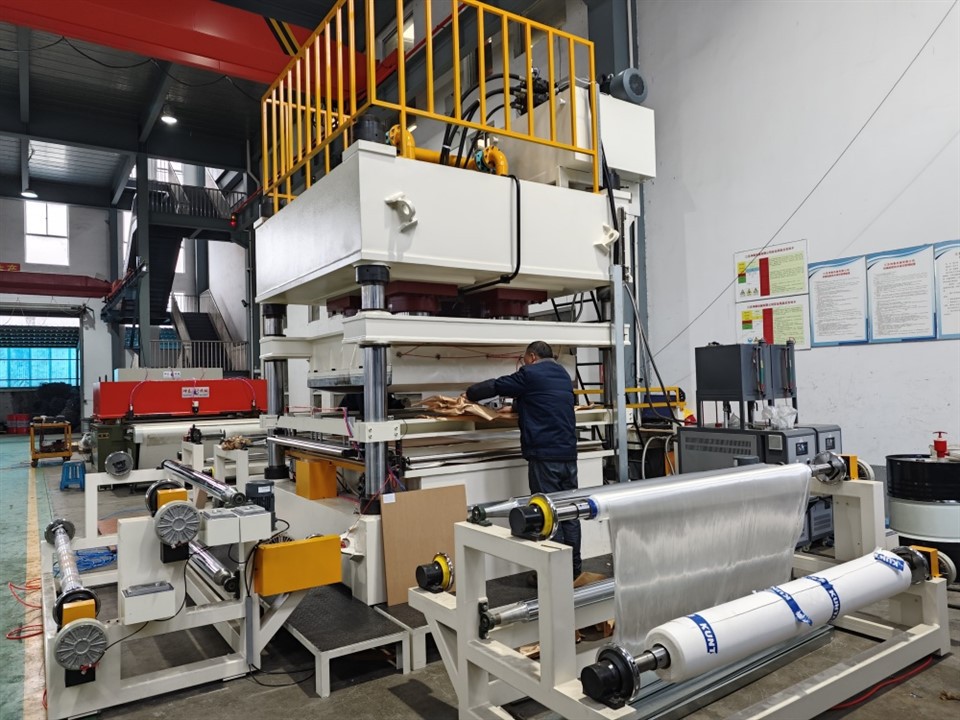

UD Crossply mašīna

UD Crossply mašīna











UHMWPE UD nepārtraukta ortogonāla vulkanizācijas process:



Automātiskais UHMW-PE UD Crossply Machine process:

1. Novietojiet vienvirziena PE UD uz 0 grādu un 90 grādu spriegojuma attīšanas ierīcēm.

2. 0 grādu UD spriegojuma audums tiek atritināts līdz karstās presēšanas platformai ar servo vilces ierīci pirms satīšanas.

3. Pēc tam, kad 90 grādu UD audums ir izvilkts un novietots ar servo platuma iestatīšanas ierīci, tas tiek sagriezts ar karstās griešanas ierīci.

4. Augšējā karstās presēšanas plakne tiek ātri nospiesta uz leju, un spiediens tiek pārraidīts caur signāla sensoru, lai vadītu kompozītmateriālu.

5. Servo vilce tiek izmantota kopā ar spriegošanas vārpstu, lai velmētu PEUD ortogonālo gatavo audumu.



4/6UD kompozīts: PEUD vulkanizēts gatavo audums tiek ņemts ar iepriekš minēto 0 grādu trīs asu attīšanas ierīci, karsti presētu kompozītmateriālu, servo vilci un spriegošanas ass tinumu.







Automātiskās UHMW-PE UD Crossply Machinee mašīnas tehniskais parametrs



1) Presēšanas tonnāža: 6000KN

2) Darba galda izmērs: 1700 * 1700mm

3) Materiāla platums: mazāks vai vienāds ar 1650 mm

4) Siltuma avota vide: termiskā eļļa

5) Apkures metode: ārējā eļļas sildītāja cirkulācija

6) Presēšanas metode: hidrauliskā

7) Vadības režīms: HMI+PLC

8) Transmisijas vadība: frekvences pārveidošana + servo piedziņa

9) Kopējā jauda: aptuveni 95KW

10) Barošanas avots: 380V/50Hz (pielāgots)

11) Garums * platums * augstums: 9500 * 7500 * 5000 mm

12) Svars: aptuveni 25 tonnas











Automātiska UHMW-PE UD Crossply Machine konfigurācija



Nē.	Daļas nosaukums	Tehniskās prasības	Funkcija
1	0 grādu attīšanas ierīce	3-ass centra attīšanas/drošības patrona	0 grādu UD spriedzes attīšana
		Magnētiskā pulvera spriegojuma kontrole
2	90 grādu atritināšanas platforma	Vienas ass centra attīšanas/drošības patrona	90 grādu UD spriedzes attīšana
		Magnētiskā pulvera spriegojuma regulēšanas kontrole
3	Fiksēta platuma ierīce	Servo stepper barošana	Funkcija: horizontāls fiksēta platuma vilkšanas materiāls
		Pneimatiskās iespīlēšanas fiksēta garuma kustība
		Servo motora piedziņa, izolācijas līmenis F, aizsardzības līmenis IP55, zīmols: Huichuan
		Var iestatīt vilkšanas garumu HMI
		Mobilās vadotnes oglekļa tērauda pārklājums ar cieto hromu, augstfrekvences dzesēšanas apstrāde
		Termiskā griešana
4	Presēšana un laminēšana	Vadošais četru kolonnu oglekļa tērauds, pārklāts ar cieto hromu	karstā presēšana un laminēšana
		6000KN četru cilindru hidrauliskais mezgls
		1700 * 1700 mm karstās laminēšanas galda virsma
		Ārējās pelējuma temperatūras eļļas sildītājs
5	Vadošā ierīce	Servo piedziņas vadošais veltnis	vadošie produkti
		Servomotora piedziņa, izolācijas līmenis F, aizsardzības līmenis IP55
6	Tinuma ierīce	Centra attīšanas/drošības patrona	tinumu galaprodukti
		Magnētiskā pulvera spriegojuma kontrole
		Mainīgas frekvences motora piedziņa, izolācijas līmenis F, aizsardzības līmenis IP55, zīmols: Siemens









Tehnoloģijai turpinot attīstīties, nepārtraukti tiek izstrādātas jaunas un progresīvas iekārtas, lai uzlabotu rūpniecisko procesu efektivitāti. Viena no šādām mašīnām ir 600-tonu hidrauliskā prese — jaudīgs un daudzpusīgs rīks, kas spēj tikt galā ar dažādiem uzdevumiem.
Viena no tā galvenajām priekšrocībām ir tā spēja automātiski ielādēt un izkraut spoles, padarot to par vēlamo iespēju nozarēm, kurās nepieciešams apstrādāt lielu daudzumu materiālu vai produktu. Šī pilnībā automātiskā konstrukcija samazina vajadzību pēc roku darba, ilgtermiņā ietaupot gan laiku, gan naudu.
Vēl viena 600-tonnu hidrauliskās preses priekšrocība ir tās neticamie spēks, kas ļauj tai viegli tikt galā pat ar vissarežģītākajiem uzdevumiem. Šī milzīgā jauda padara to par piemērotu iespēju, cita starpā, automobiļu, kosmosa un būvniecības nozarēm.
Papildus jaudas un automatizācijas iespējām 600-tonnu hidrauliskā prese piedāvā arī augstu precizitāti un precizitāti. Izmantojot uzlabotas kontroles sistēmas, katru reizi ir iespējams sasniegt konsekventus rezultātus, nodrošinot, ka katrs saražotais produkts atbilst nepieciešamajiem kvalitātes standartiem.
Iekārtas elastība padara to piemērotu arī plašam lietojumu klāstam, tostarp metālapstrādei, plastmasas liešanai un pat elektronisko komponentu ražošanai. Šī daudzpusība padara to par populāru izvēli ražotājiem, kuriem nepieciešama iekārta, ko var izmantot dažādos rūpnieciskos procesos, ietaupot laiku un naudu vairākās iekārtās.
Kopumā 600-tonnu hidrauliskā prese rūpniecisko iekārtu pasaulē ir izmainījis spēli. Tā automatizētās funkcijas, neticamā jauda un daudzpusīgais raksturs padara to par būtisku rīku jebkuram uzņēmumam, kura mērķis ir saglabāt konkurētspēju mūsdienu mainīgajā tirgū.
